Интеграция SIMP Light и оборудования INSYTE (SPIDER PLC)


Примечания:

  • Интеграция производитcя по протоколу MODBUS TCP.
  • Данный пример работает в любых версиях Симп лайт, начиная с 4.3.1

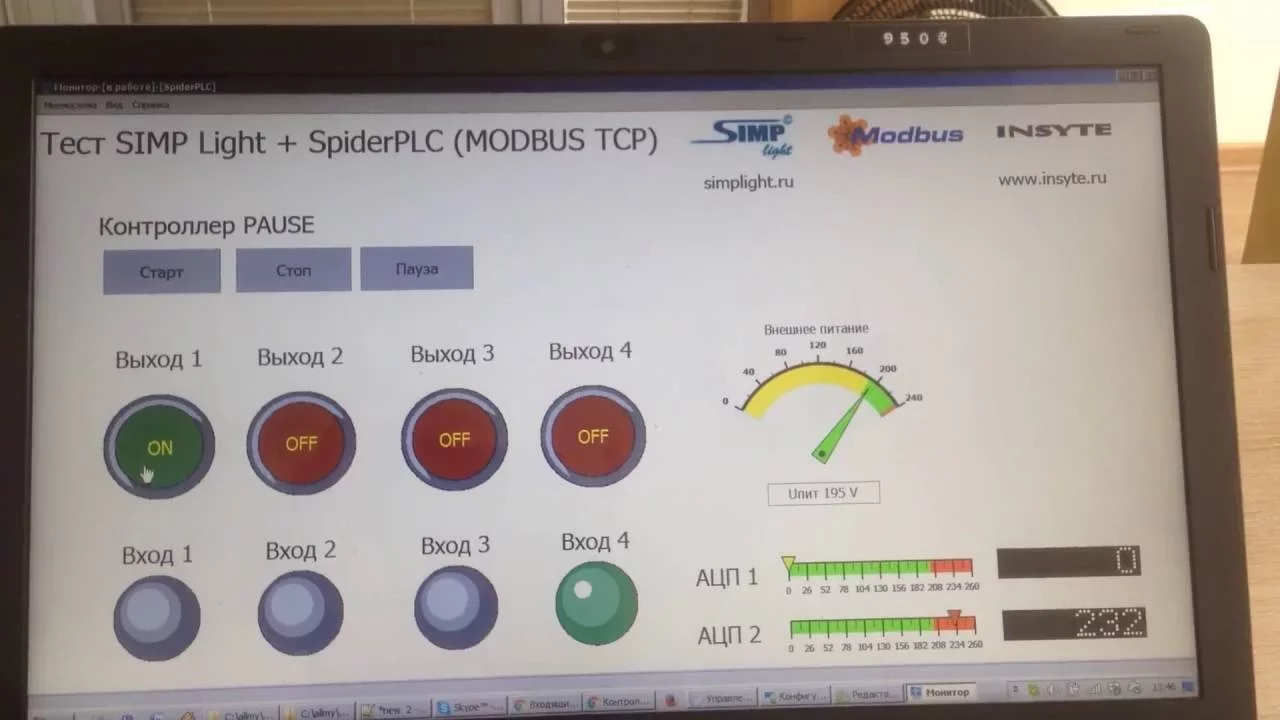

  • демонстрационное видео

Youtube video


1. Рекомендуем изучить документацию на сайте INSYTE.

Описание контроллера и документация:

http://www.insyte.ru/catalog/detail/tsentralnyy-kontroller-landrive-spider2/


Карта регистров МОДБАС (стр.2):

http://www.insyte.ru/upload/iblock/a0b/tekhnicheskoe-opisanie-plc-spider2.3.pdf


2. Выберите вариант взаимодействия SIMP Light с контроллером SPIDER PLC


2.1 Симп лайт и SPIDER PLC находятся в единой локальной сети


Image 239


1. Скачайте демо проект


Insyte-SpiderPLC(modbus).slz


2. Откройте Демо-проект через Менеджер проектов (Меню - Импорт)


Image 245


3. Запустите Редактор каналов, откройте настройки Modbus драйвера


Image 243


4. В настройках Modbus драйвера смените IP адрес на корректный


Image 242


5. Запустите Монитор.


2.2. Симп подключается к SPIDER PLC через интернет

Image 240

1. Настройте Port Forwarding и доступ через сервисы dyndns


Как настроить port forwarding можно прочитать тут:

http://wiki2.iridiummobile.ru/%D0%9D%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B0_%D1%81%D0%BB%D1%83%D0%B6%D0%B1%D1%8B_Port_Forwarding



Если нет статического ИП адреса можно использовать сервисы

dyndns.com

no-ip.com


Обзорная статья http://wifika.ru/besplatnyiy-dyndns-nastroyka-ddns.html


2. Откройте Демо-проект через Менеджер проектов (Меню - Импорт)


Image 246


3. Запустите Редактор каналов, откройте настройки Modbus драйвера


Image 243


4. В настройках Modbus драйвера смените IP адрес на адрес из систем dyndns


Image 247

5. Запустите Монитор.


Если у вас что то не получается - смело обращайтесь в нашу техподдержку, подскажем и поможем настроить.


Почта: simp@simplight.ru

Телефон: 8 343 271 00 66

Сообщение с сайта http://simplight.ru/
